Bạn có bao giờ cảm thấy bối rối khi phải làm việc với các bản vẽ kỹ thuật? Những đường nét phức tạp, những con số chi chít có thể khiến bạn cảm thấy choáng ngợp. Nhất là khi bạn phải đối mặt với định dạng file DWG. Đã bao giờ bạn mất hàng giờ đồng hồ chỉ để tìm cách mở một file DWG? Hoặc tệ hơn, bạn không thể chỉnh sửa nó theo ý mình? Vậy làm thế nào để mở và sử dụng fiel DWG? Hãy cùng tìm hiểu qua bài viết này
Bạn đã biết gì về file DWG?
File DWG, hay Drawing, là một định dạng tập tin độc quyền của Autodesk, được sử dụng rộng rãi cho các bản vẽ thiết kế 2D và 3D. Được phát triển từ những năm 1980, DWG đã trở thành tiêu chuẩn trong thiết kế CAD (Computer-Aided Design), được các kỹ sư, kiến trúc sư và nhà thiết kế trên toàn thế giới tin dùng.
Tuy nhiên, với nhiều người, đặc biệt là những người mới bắt đầu, file DWG có thể là một khái niệm khá trừu tượng và phức tạp. Vậy, điều gì khiến file DWG trở nên quan trọng đến vậy? Tại sao nó lại được sử dụng rộng rãi trong ngành thiết kế? Hãy cùng Datech Solutions khám phá những “mảnh ghép” tạo nên sức mạnh của file DWG
- Tính chính xác: File DWG cho phép lưu trữ các thông tin thiết kế một cách chính xác đến từng chi tiết nhỏ nhất, đảm bảo rằng các bản vẽ được hiển thị và in ra đúng như thiết kế ban đầu. Điều này đặc biệt quan trọng trong các dự án xây dựng, cơ khí, nơi mà sai sót nhỏ nhất cũng có thể dẫn đến những hậu quả nghiêm trọng.
Theo nghiên cứu của Viện Kỹ thuật Xây dựng (ICE), Anh Quốc, việc sử dụng file DWG giúp giảm thiểu 30% lỗi trong quá trình thi công so với việc sử dụng bản vẽ giấy truyền thống. - Khả năng chỉnh sửa linh hoạt: Không giống như các định dạng ảnh hay PDF, file DWG có thể được chỉnh sửa dễ dàng bằng các phần mềm CAD chuyên dụng. Bạn có thể thêm, bớt, thay đổi các chi tiết trong bản vẽ một cách linh hoạt, giúp quá trình thiết kế trở nên nhanh chóng và hiệu quả hơn.
- Khả năng tương thích: File DWG được hỗ trợ bởi nhiều phần mềm CAD khác nhau, không chỉ AutoCAD của Autodesk. Điều này giúp bạn dễ dàng chia sẻ và làm việc chung với các đồng nghiệp, đối tác mà không lo lắng về việc không tương thích định dạng.
- Lưu trữ thông tin đa dạng: File DWG không chỉ lưu trữ các đường nét, hình khối mà còn chứa nhiều thông tin quan trọng khác như lớp (layer), thuộc tính (attribute), đối tượng (object), v.v. Điều này giúp bạn quản lý và phân tích dữ liệu thiết kế một cách hiệu quả.
- Sự phổ biến: Với sự phổ biến rộng rãi, file DWG đã trở thành một tiêu chuẩn trong ngành, giúp bạn dễ dàng tìm kiếm tài liệu tham khảo, thư viện CAD, và các công cụ hỗ trợ. Theo Autodesk, có hơn 3 tỷ file DWG được tạo ra mỗi năm trên toàn thế giới, cho thấy sự phổ biến và tầm quan trọng của nó trong ngành thiết kế.
File DWG được ứng dụng như thế nào?
File DWG không chỉ là một định dạng tập tin, mà là một công cụ thiết yếu trong nhiều lĩnh vực khác nhau:

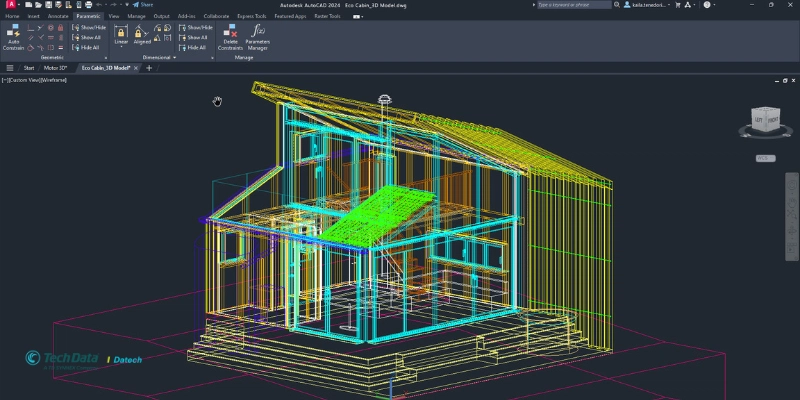

- Kiến trúc và xây dựng: Thiết kế mặt bằng, mặt đứng, mặt cắt, chi tiết kết cấu, hệ thống điện, nước, v.v. Theo Tổng cục Thống kê Việt Nam, hơn 90% các dự án xây dựng sử dụng file DWG để thiết kế và quản lý.
- Cơ khí: Thiết kế chi tiết máy, bản vẽ lắp ráp, bản vẽ gia công, v.v. Các công ty cơ khí sử dụng file DWG để đảm bảo độ chính xác và hiệu quả trong quá trình sản xuất.
- Điện tử: Thiết kế mạch in, bố trí linh kiện, sơ đồ đấu nối, v.v. File DWG giúp các kỹ sư điện tử thiết kế các sản phẩm phức tạp một cách chính xác và hiệu quả.
- Đồ họa và thiết kế nội thất: Vẽ sơ đồ bố trí nội thất, thiết kế 3D, tạo mô hình, v.v. File DWG cho phép các nhà thiết kế tạo ra những bản vẽ chi tiết và trực quan.
- Quy hoạch đô thị: Lập bản đồ quy hoạch, thiết kế hạ tầng, v.v. File DWG là công cụ không thể thiếu trong quá trình quy hoạch và phát triển đô thị.
- Nông nghiệp: Thiết kế hệ thống tưới tiêu, bản vẽ trang trại, v.v. File DWG giúp tối ưu hóa việc sử dụng đất và tài nguyên trong nông nghiệp.
Sửa Lỗi font chữ AutoCAD chỉ với 3 bước, Tối ưu hóa file AutoCAD ngay!
Cách tải, mở, chỉnh sửa file DWG
Chắc hẳn, bạn đã cảm nhận được tầm quan trọng của file DWG trong công việc của mình. Tuy nhiên, việc sử dụng file DWG không phải lúc nào cũng dễ dàng. Đôi khi, bạn gặp phải những vấn đề như:
- Không tìm thấy file DWG phù hợp: Bạn cần một bản vẽ tham khảo nhưng không biết tìm ở đâu.
- Không mở được file DWG: Bạn đã tải file về nhưng không biết dùng phần mềm nào để mở.
- Không chỉnh sửa được file DWG: Bạn muốn thay đổi một vài chi tiết nhưng không biết cách làm.
- File DWG bị lỗi: Bạn gặp phải các thông báo lỗi khi mở file, hoặc file bị mất dữ liệu.
- Mất thời gian tìm kiếm giải pháp: Bạn phải mất hàng giờ đồng hồ để tìm kiếm trên mạng nhưng vẫn không tìm được câu trả lời thỏa đáng.
Đừng để những vấn đề này làm gián đoạn công việc của bạn. Datech sẽ cung cấp cho bạn một “bộ công cụ” toàn diện để giải quyết mọi vấn đề liên quan đến file DWG
Tải file DWG miễn phí ở đâu?
Bạn đang tìm kiếm file DWG mẫu để tham khảo, học tập hoặc sử dụng cho dự án của mình? Hãy tham khảo những nguồn tài nguyên chất lượng sau đây:
- Thư viện trực tuyến: Có rất nhiều trang web cung cấp file DWG miễn phí, ví dụ như:
- GrabCAD: Nền tảng cộng đồng lớn nhất thế giới, nơi bạn có thể tìm thấy hàng triệu file DWG 2D và 3D do người dùng đóng góp.
- CAD Blocks Free: Cung cấp nhiều block CAD (các đối tượng đồ họa có thể tái sử dụng) ở định dạng DWG, rất hữu ích cho các dự án thiết kế.
- CADdetails: Nơi bạn tìm thấy các chi tiết kỹ thuật được thiết kế chuyên nghiệp, có thể sử dụng trực tiếp trong các bản vẽ của mình.
- Design Connected: Tuyển tập các mô hình 3D và chi tiết 2D chất lượng cao, chủ yếu dành cho các nhà thiết kế nội thất và kiến trúc sư.
- FreeCADweb: Trang web tập hợp các file DWG miễn phí thuộc nhiều lĩnh vực khác nhau.
- Các trang web của nhà sản xuất: Nhiều nhà sản xuất thiết bị, vật liệu xây dựng cung cấp file DWG các sản phẩm của mình để bạn dễ dàng đưa vào bản vẽ thiết kế.
- Các diễn đàn và cộng đồng: Các diễn đàn, group trên mạng xã hội là nơi bạn có thể giao lưu, trao đổi file DWG với những người có cùng đam mê và lĩnh vực.
- Lưu ý: Hãy luôn kiểm tra kỹ nguồn gốc và chất lượng của file DWG trước khi sử dụng, để đảm bảo rằng nó phù hợp với mục đích của bạn và không gây ra các vấn đề về tương thích hoặc bản quyền.
Cách mở file DWG
Bạn đã tải file DWG về nhưng không biết làm thế nào để mở? Đừng lo lắng, có rất nhiều phần mềm có thể giúp bạn làm điều này:
Phần mềm AutoCAD
Đây là phần mềm CAD chuyên dụng được phát triển bởi Autodesk, và là lựa chọn hàng đầu để mở, xem và chỉnh sửa file DWG. AutoCAD có đầy đủ các tính năng mạnh mẽ và khả năng tùy biến cao, phù hợp cho cả những người mới bắt đầu và các chuyên gia.
- Ưu điểm:
- Tính năng mạnh mẽ, đầy đủ, chuyên nghiệp
- Khả năng tương thích cao
- Hỗ trợ đa dạng các loại file, layer, block
- Cộng đồng người dùng lớn, dễ dàng tìm kiếm hỗ trợ
- Liên tục được cập nhật và cải tiến
- Nhược điểm:
- Chi phí bản quyền cao
- Yêu cầu cấu hình máy tính mạnh
Các phần mềm CAD miễn phí khác
Nếu bạn không muốn bỏ ra một khoản chi phí lớn, có rất nhiều phần mềm CAD miễn phí có thể giúp bạn xem file DWG:
- FreeCAD: Một phần mềm CAD mã nguồn mở mạnh mẽ, có khả năng mở, xem và chỉnh sửa file DWG.
- LibreCAD: Một phần mềm CAD 2D miễn phí, đơn giản và dễ sử dụng, phù hợp cho những người mới bắt đầu.
- DraftSight: Phần mềm CAD 2D và 3D miễn phí của Dassault Systèmes, có giao diện tương tự như AutoCAD.
- Onshape: Phần mềm CAD 3D dựa trên đám mây, cho phép bạn mở, xem và chỉnh sửa file DWG trực tuyến.
- BricsCAD: Một phần mềm CAD thương mại, có phiên bản miễn phí để xem file DWG.
Các trình xem DWG trực tuyến
Nếu bạn chỉ cần xem file DWG mà không cần chỉnh sửa, bạn có thể sử dụng các trình xem DWG trực tuyến:
- Autodesk Viewer: Trình xem trực tuyến của Autodesk, cho phép bạn xem file DWG, DWF, RVT và các định dạng khác.
- ShareCAD: Trình xem DWG trực tuyến miễn phí, hỗ trợ nhiều định dạng file khác nhau.
- DWG FastView: Một trình xem DWG nhanh chóng và nhẹ nhàng, có thể cài đặt trên máy tính hoặc điện thoại.
Tăng tốc độ vẽ AutoCAD như thế nào? Xuất PDF AutoCAD đơn giản và AutoCAD Web là gì?
Chỉnh sửa file DWG
Khi bạn muốn chỉnh sửa file DWG, bạn cần một phần mềm CAD có khả năng chỉnh sửa. Dưới đây là một số thao tác cơ bản:
- Chọn đối tượng: Sử dụng chuột để chọn đối tượng (đường thẳng, hình tròn, văn bản, v.v.) mà bạn muốn chỉnh sửa.
- Thay đổi vị trí: Sử dụng lệnh “Move” để di chuyển đối tượng đến vị trí mới.
- Thay đổi kích thước: Sử dụng lệnh “Scale” để phóng to hoặc thu nhỏ đối tượng.
- Xoay đối tượng: Sử dụng lệnh “Rotate” để xoay đối tượng theo một góc nhất định.
- Chỉnh sửa đường nét: Sử dụng lệnh “Trim”, “Extend”, “Fillet”, “Chamfer” để chỉnh sửa các đường nét trong bản vẽ.
- Thêm văn bản: Sử dụng lệnh “Text” để thêm văn bản vào bản vẽ.
- Thêm chú thích: Sử dụng lệnh “Dimension” để thêm các kích thước và chú thích vào bản vẽ.
- Thay đổi layer: Sử dụng bảng layer để thay đổi màu sắc, nét vẽ và thuộc tính của các đối tượng.
Khắc phục lỗi file DWG
Đôi khi, bạn có thể gặp phải các vấn đề khi làm việc với file DWG, như:
- File bị lỗi: File không thể mở, hoặc mở ra nhưng bị mất dữ liệu.
- Lỗi hiển thị: Các đối tượng không hiển thị đúng, hoặc bị sai lệch.
- Lỗi tương thích: File không tương thích với phiên bản phần mềm đang sử dụng.
Dưới đây là một số cách để khắc phục các sự cố thường gặp:
- Kiểm tra phiên bản phần mềm: Hãy đảm bảo rằng bạn đang sử dụng phiên bản phần mềm CAD mới nhất hoặc phiên bản tương thích với file DWG.
- Sử dụng lệnh “Recover” trong AutoCAD: Lệnh này có thể giúp bạn khôi phục file DWG bị lỗi.
- Kiểm tra phần cứng: Đảm bảo rằng máy tính của bạn có đủ cấu hình để chạy phần mềm CAD.
- Cập nhật driver card đồ họa: Driver card đồ họa lỗi thời có thể gây ra các vấn đề hiển thị.
- Gửi file cho chuyên gia: Nếu bạn không thể tự khắc phục sự cố, hãy gửi file cho một chuyên gia CAD để được hỗ trợ.
Tiêu chuẩn và kỹ thuật về file DWG
Nếu bạn muốn đi sâu hơn vào thế giới file DWG, hãy tìm hiểu về các tiêu chuẩn và kỹ thuật sau:
- Các phiên bản file DWG: File DWG có nhiều phiên bản khác nhau, mỗi phiên bản tương ứng với một phiên bản AutoCAD nhất định. Để đảm bảo tính tương thích, bạn cần biết phiên bản nào của file DWG mình đang làm việc.
- Các loại đối tượng trong file DWG: File DWG chứa nhiều loại đối tượng khác nhau, như đường thẳng, hình tròn, đa giác, block, text, v.v. Bạn cần hiểu rõ về các loại đối tượng này để có thể chỉnh sửa và quản lý file DWG một cách hiệu quả.
- Các lớp (layer) trong file DWG: Lớp là một cách để sắp xếp và quản lý các đối tượng trong bản vẽ. Bằng cách sử dụng layer, bạn có thể bật tắt hiển thị của các đối tượng, thay đổi màu sắc, nét vẽ, v.v.
- Các block (khối) trong file DWG: Block là các đối tượng đồ họa có thể tái sử dụng. Block giúp bạn tiết kiệm thời gian và công sức khi vẽ các đối tượng phức tạp.
- Các tùy chọn in ấn trong AutoCAD: Để in bản vẽ từ file DWG, bạn cần hiểu rõ về các tùy chọn in ấn trong AutoCAD, như tỷ lệ, khổ giấy, nét vẽ, v.v.
Bạn đã sẵn sàng để chinh phục thế giới file DWG chưa? Bài viết này đã cung cấp cho bạn tất cả những kiến thức và công cụ cần thiết để bạn có thể làm chủ được file DWG một cách dễ dàng và hiệu quả.
