AutoCAD Raster Design là một trong những công cụ nổi bật nhất của Autodesk. AutoCAD Raster Design giúp phục hồi và chuyển những thiết kế cũ thành file vector và các file khác phù hợp với những ứng dụng hiện đại nhất. Vậy AutoCAD Raster Design hoạt động như thế nào? Tính năng và ứng dụng ra sao? Hãy tìm hiểu qua bài viết này của Datech Solutions
AutoCAD Raster Design là gì?
Về cơ bản, AutoCAD Raster Design là một bộ công cụ mở rộng (toolset) của phần mềm AutoCAD, được thiết kế đặc biệt để giúp bạn làm việc hiệu quả với dữ liệu hình ảnh raster (ảnh bitmap, ảnh quét, ảnh chụp) ngay trong môi trường AutoCAD. Trong khi AutoCAD chủ yếu hoạt động với dữ liệu vector (đường thẳng, đường cong, hình học được định nghĩa bằng toán học), thì Raster Design cho phép bạn xử lý, chỉnh sửa và chuyển đổi các hình ảnh quét thành đối tượng CAD có thể chỉnh sửa được.
Ví dụ, bạn có một bản đồ địa chính đã được quét, thay vì phải vẽ lại từ đầu, Raster Design Toolset cho phép bạn hiệu chỉnh các chi tiết trên ảnh, làm sạch nhiễu, thậm chí tự động chuyển đổi các đường nét từ ảnh thành các đối tượng đường thẳng, đa tuyến trong AutoCAD với độ chính xác cao.
Các tính năng chính của AutoCAD Raster Design

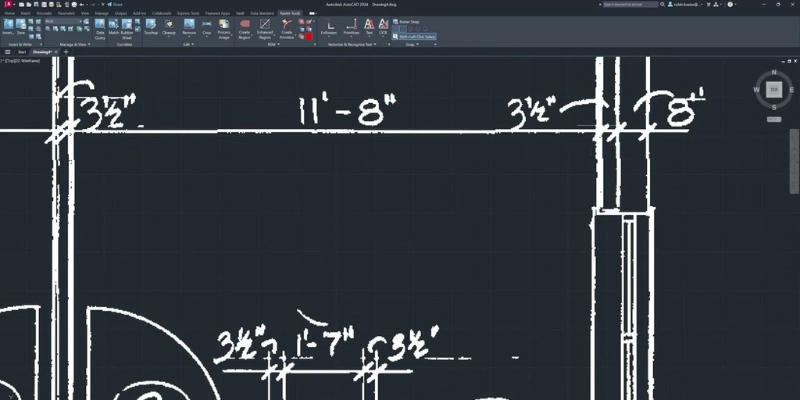

Chỉnh sửa hình ảnh raster
Khi làm việc với các bản vẽ scan, ảnh chụp hiện trường hoặc bản đồ cũ, bạn sẽ thường xuyên gặp phải tình trạng ảnh bị nhiễu, mờ, lệch hay chứa các chi tiết không mong muốn. Tính năng chỉnh sửa hình ảnh raster của AutoCAD Raster Design mang đến cho bạn một bộ công cụ mạnh mẽ để làm sạch và tối ưu hóa chất lượng hình ảnh ngay trong môi trường CAD. Bạn có thể loại bỏ các hạt nhiễu, vết bẩn, hoặc điều chỉnh độ sáng và độ tương phản để bản vẽ trở nên rõ ràng hơn, dễ đọc và dễ làm việc.
Xem thêm: Inventor là gì? Ưu điểm và ứng dụng của Inventor
Xử lý hình ảnh quét đen trắng
Các bản vẽ kỹ thuật truyền thống thường được lưu dưới dạng đen trắng để tối ưu hóa việc in ấn và lưu trữ. Tuy nhiên, khi chuyển sang định dạng số hóa, các hình ảnh quét đen trắng (monochrome raster images) này thường gặp phải các vấn đề như đường nét bị đứt đoạn, pixel bị lệch, hoặc vùng trống bị lấp đầy bởi các hạt nhiễu nhỏ. AutoCAD Raster Design cung cấp các công cụ chuyên biệt để xử lý hiệu quả loại hình ảnh này, đảm bảo rằng dữ liệu gốc được tái tạo một cách chính xác nhất.

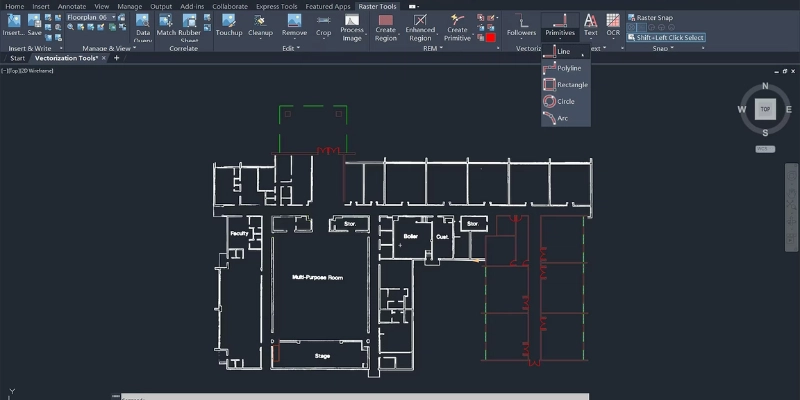

Vector hóa hình ảnh raster
Đây có lẽ là tính năng được mong đợi và có giá trị nhất của AutoCAD Raster Design. Vector hóa là quá trình chuyển đổi các đường nét, hình dạng từ hình ảnh raster (tập hợp các pixel) sang các đối tượng vector trong AutoCAD (đường thẳng, đường tròn, cung tròn, đa tuyến, văn bản). Đối tượng vector có ưu điểm là có thể chỉnh sửa dễ dàng, không bị vỡ hình khi phóng to, và có thể được gắn thuộc tính dữ liệu.
Xem thêm: Autodesk ReCap là gì? Ứng dụng chính của Autodesk ReCap
Chức năng chuyển đổi hình ảnh
Ngoài việc chỉnh sửa và vector hóa, AutoCAD Raster Design còn cung cấp khả năng chuyển đổi hình ảnh mạnh mẽ, giúp bạn quản lý và tích hợp dữ liệu raster một cách linh hoạt vào các quy trình làm việc khác. Điều này bao gồm khả năng chuyển đổi giữa các định dạng hình ảnh khác nhau, điều chỉnh không gian hình ảnh và quản lý các tham chiếu địa lý.
Ứng dụng trong thực tế của AutoCAD Raster Design
AutoCAD Raster Design không chỉ là một công cụ lý thuyết mà là một giải pháp thiết thực, mang lại giá trị to lớn trong nhiều ngành công nghiệp khác nhau. Khả năng xử lý linh hoạt và chuyển đổi hiệu quả dữ liệu hình ảnh raster đã giúp nó trở thành một phần không thể thiếu trong quy trình làm việc của hàng ngàn chuyên gia trên toàn cầu. Hãy cùng khám phá những ứng dụng cụ thể của công cụ này trong các lĩnh vực chủ chốt.

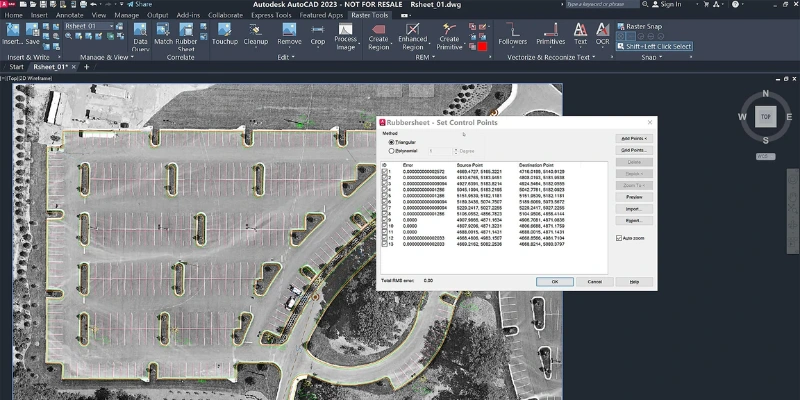

Quy hoạch đô thị và xây dựng
Trong lĩnh vực quy hoạch đô thị và xây dựng, việc xử lý các bản đồ cũ, bản vẽ kiến trúc đã được scan hoặc ảnh chụp hiện trường là một thách thức thường xuyên. AutoCAD Raster Design cung cấp giải pháp tối ưu để biến những tài liệu này thành dữ liệu số có thể chỉnh sửa và phân tích được.
Hệ thống quản lý cơ sở hạ tầng (GIS)
Trong lĩnh vực GIS, đặc biệt là quản lý cơ sở hạ tầng như mạng lưới điện, nước, giao thông, viễn thông, việc tích hợp dữ liệu raster (ảnh vệ tinh, ảnh hàng không, bản đồ địa chính) với dữ liệu vector là cực kỳ quan trọng. AutoCAD Raster Design giúp thu hẹp khoảng cách này, biến dữ liệu ảnh thành các lớp thông tin hữu ích cho phân tích GIS.
Sự linh hoạt của AutoCAD Raster Design trong việc xử lý các loại hình ảnh raster khác nhau và tích hợp chúng vào môi trường GIS đã giúp các tổ chức quản lý cơ sở hạ tầng tối ưu hóa việc vận hành, bảo trì và phát triển mạng lưới của mình một cách hiệu quả.
Xem thêm: Autocad Plant 3D: Giải pháp thiết kế tối ưu

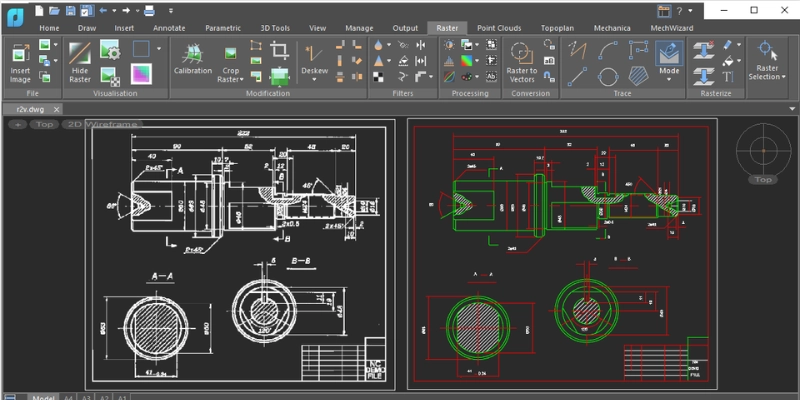

Thiết kế cơ khí
Trong ngành thiết kế cơ khí, việc xử lý các bản vẽ chi tiết sản phẩm cũ, sơ đồ mạch điện hoặc bản vẽ lắp ráp được tạo ra thủ công hoặc trên các hệ thống CAD lỗi thời là một thách thức lớn. AutoCAD Raster Design trở thành công cụ cứu cánh, giúp tái sử dụng và nâng cấp các tài liệu quý giá này.
AutoCAD Raster Design không chỉ đơn thuần là một công cụ chuyển đổi mà còn là một phần quan trọng trong chiến lược tái sử dụng tài sản trí tuệ, giúp các doanh nghiệp duy trì tính cạnh tranh và đổi mới liên tục. Việc không tận dụng công nghệ này có thể khiến bạn bỏ lỡ cơ hội vàng trong việc nâng cao năng lực sản xuất và thiết kế.
Lợi ích của việc sử dụng Raster Design Toolset
Tiết kiệm thời gian
Trước đây, khi bạn cần làm việc với một bản vẽ giấy cũ hoặc một hình ảnh quét, cách duy nhất để chỉnh sửa hoặc tích hợp nó vào bản vẽ CAD là phải vẽ lại toàn bộ. Quá trình này không chỉ tốn kém thời gian mà còn rất dễ phát sinh lỗi do nhập liệu thủ công. Với Raster Design, quá trình này được tự động hóa và tối ưu hóa đáng kể.
Thay vì vẽ lại một bản đồ địa chính 100% từ đầu, Raster Design cho phép bạn làm sạch, hiệu chỉnh địa lý và vector hóa tự động các đường nét, văn bản từ ảnh scan Các công cụ chỉnh sửa ảnh raster như làm sạch nhiễu, điều chỉnh độ sáng/tương phản, làm thẳng ảnh (deskew) diễn ra nhanh chóng và chính xác. Việc loại bỏ lỗi thủ công trong quá trình làm sạch có thể cắt giảm 40% thời gian xử lý ban đầu.
Xem thêm: AutoCAD Map 3D là gì? Tính năng và ứng dụng của Map 3D
Tăng độ chính xác
Độ chính xác là yếu tố sống còn trong mọi lĩnh vực kỹ thuật và thiết kế. Sai sót nhỏ nhất cũng có thể dẫn đến những hậu quả nghiêm trọng về chi phí, an toàn và uy tín. AutoCAD Raster Design Toolset giúp bạn nâng cao độ chính xác của bản vẽ và dữ liệu một cách đáng kể.
- Giảm lỗi do nhập liệu thủ công: Các công cụ vector hóa tự động của Raster Design sử dụng các thuật toán tiên tiến để chuyển đổi các đường nét từ ảnh raster thành đối tượng vector với độ chính xác hình học cao.
- Hiệu chỉnh địa lý chính xác: Tính năng “Rubber Sheeting” của Raster Design cho phép bạn gán các điểm kiểm soát trên ảnh với các tọa độ chính xác, từ đó điều chỉnh toàn bộ ảnh để khớp với hệ tọa độ đã chọn. Điều này đảm bảo rằng tất cả các đối tượng được vector hóa sau đó cũng sẽ có vị trí chính xác.
- Chất lượng dữ liệu được cải thiện: Các công cụ làm sạch hình ảnh, loại bỏ nhiễu và làm sắc nét ảnh giúp cải thiện chất lượng dữ liệu đầu vào, từ đó dẫn đến đầu ra vector hóa chính xác hơn.
Độ chính xác không chỉ giúp bạn hoàn thành công việc tốt hơn mà còn nâng cao uy tín chuyên nghiệp của bạn và doanh nghiệp, tạo dựng niềm tin vững chắc với khách hàng và đối tác.
Xem thêm: AutoCAD Civil 3D: Giải Pháp Thiết Kế Hạ Tầng Toàn Diện
Tích hợp hoàn hảo với AutoCAD
Một trong những lợi ích lớn nhất và được đánh giá cao nhất của AutoCAD Raster Design Toolset chính là khả năng tích hợp hoàn hảo với phần mềm AutoCAD quen thuộc. Điều này không chỉ đơn thuần là việc cài đặt cùng nhau mà là một sự kết hợp mạnh mẽ, tạo ra một môi trường làm việc liền mạch và hiệu quả tối ưu.
Khi bạn cài đặt Raster Design, các công cụ và tính năng của nó sẽ xuất hiện trực tiếp trên giao diện AutoCAD dưới dạng các tab, ribbon hoặc thanh công cụ mới.
Bạn có thể chèn ảnh raster vào bản vẽ AutoCAD, thực hiện chỉnh sửa, làm sạch, hiệu chỉnh địa lý và vector hóa mà không cần phải thoát ra khỏi chương trình. Dữ liệu raster và vector có thể được hiển thị và làm việc cùng lúc trên cùng một khung nhìn.
Vì tất cả công việc diễn ra trong môi trường AutoCAD, việc chia sẻ bản vẽ chứa cả dữ liệu raster và vector trở nên dễ dàng hơn. Các thành viên trong nhóm có thể truy cập và làm việc trên cùng một tệp DWG, đảm bảo sự đồng bộ và nhất quán của dữ liệu.
Với những lợi ích rõ ràng về tiết kiệm thời gian, tăng độ chính xác, linh hoạt trong xử lý dữ liệu cũ và sự tích hợp hoàn hảo với AutoCAD, việc sở hữu và làm chủ công cụ này đã trở thành một yêu cầu không thể thiếu đối với bất kỳ chuyên gia nào muốn duy trì lợi thế cạnh tranh.
Trong tương lai, với sự phát triển của AI và công nghệ đám mây, AutoCAD Raster Design sẽ tiếp tục là một công cụ dẫn đầu, mở ra những khả năng mới cho việc xử lý và quản lý dữ liệu. Đừng để mình bị lạc hậu. Hãy nắm bắt cơ hội này, trang bị cho mình kiến thức và công cụ cần thiết để không chỉ theo kịp mà còn vượt lên dẫn đầu trong lĩnh vực của bạn. Hãy liên hệ với Datech Solutions ngay hôm nay để bắt đầu hành trình chuyển đổi số của bạn!
