Trong kỷ nguyên số hóa mạnh mẽ, ngành Kiến trúc – Kỹ thuật – Xây dựng (AEC) đang chứng kiến những bước chuyển mình ngoạn mục. Các phương pháp làm việc truyền thống dần nhường chỗ cho những công nghệ tiên tiến, mang lại hiệu quả vượt trội và mở ra những giới hạn mới trong thiết kế và thi công. Giữa dòng chảy đó, phần mềm Revit là gì nổi lên như một câu hỏi then chốt. Bài viết này sẽ cung cấp cho bạn một cái nhìn toàn diện về Revit, giúp bạn không chỉ hiểu rõ phần mềm Revit là gì mà còn thấy được tiềm năng ứng dụng vô hạn của nó trong công việc và sự phát triển của doanh nghiệp. Đừng bỏ lỡ những thông tin giá trị có thể thay đổi cách bạn tiếp cận các dự án xây dựng từ hôm nay.
Phần mềm Revit là gì?
Revit là một giải pháp Mô hình Thông tin Công trình (BIM – Building Information Modeling) toàn diện, được phát triển bởi Autodesk – một tên tuổi hàng đầu thế giới trong lĩnh vực phần mềm thiết kế. Revit không chỉ đơn thuần là một công cụ vẽ 2D hay 3D thông thường như AutoCAD. Thay vào đó, nó cho phép người dùng thiết kế với các đối tượng thông minh, có tham số và mang đầy đủ thông tin thực tế.
Xem thêm: Navisworks là gì? Ưu điểm và các nhóm chức năng chính
Điểm cốt lõi của phần mềm Revit chính là khái niệm mô hình trung tâm (central model). Tất cả các thông tin của dự án, từ kiến trúc, kết cấu đến cơ điện (MEP – Mechanical, Electrical, Plumbing), đều được lưu trữ và quản lý trong một cơ sở dữ liệu duy nhất. Mọi thay đổi trên một đối tượng bất kỳ, dù là ở mặt bằng, mặt cắt, mặt đứng hay phối cảnh 3D, đều được tự động cập nhật trên toàn bộ các khung nhìn và tài liệu liên quan của dự án. Điều này đảm bảo tính nhất quán và chính xác tuyệt đối, loại bỏ những sai sót thường gặp khi làm việc với các bản vẽ 2D rời rạc.
Phần mềm Revit còn được hiểu là một nền tảng cộng tác mạnh mẽ. Nhiều người dùng từ các bộ môn khác nhau có thể cùng làm việc trên một mô hình dự án duy nhất theo thời gian thực. Kiến trúc sư thiết kế không gian, kỹ sư kết cấu tính toán và bố trí dầm cột, kỹ sư MEP thiết kế hệ thống đường ống, thông gió, điện nước – tất cả đều được tích hợp liền mạch. Quy trình làm việc này, được gọi là worksharing, giúp tối ưu hóa sự phối hợp, giảm thiểu xung đột và đẩy nhanh tiến độ dự án.
Xem thêm: AutoCAD là gì? Giải đáp A-Z cho người mới bắt đầu
Đối tượng sử dụng phần mềm Revit
Sự linh hoạt và toàn diện của Revit khiến nó trở thành công cụ đắc lực cho một dải rộng các chuyên gia trong ngành AEC. Nếu bạn thuộc một trong những nhóm đối tượng dưới đây, việc tìm hiểu và ứng dụng phần mềm Revit là gì sẽ mang lại những lợi ích thiết thực cho công việc và sự phát triển của tổ chức bạn.
- Kiến trúc sư (Architects): Đây là nhóm người dùng cốt lõi và hưởng lợi trực tiếp từ Revit Architecture. Từ giai đoạn thiết kế ý tưởng, phác thảo sơ bộ, phát triển mô hình 3D chi tiết, tạo phối cảnh trực quan, cho đến xuất bản hồ sơ thiết kế thi công, Revit đều đáp ứng xuất sắc. Kiến trúc sư có thể dễ dàng tạo ra các hình khối phức tạp, tùy chỉnh vật liệu, ánh sáng và phân tích hiệu suất năng lượng của công trình. Việc mọi thông tin đều liên kết giúp họ nhanh chóng cập nhật thay đổi và đảm bảo tính nhất quán trong toàn bộ thiết kế.
- Kỹ sư kết cấu (Structural Engineers): Với Revit Structure, các kỹ sư kết cấu có thể mô hình hóa chi tiết hệ thống khung dầm, cột, sàn, móng, cốt thép một cách chính xác. Phần mềm cho phép họ tạo ra các mô hình phân tích kết cấu, liên kết với các phần mềm tính toán chuyên dụng như Robot Structural Analysis, và sau đó tích hợp lại kết quả vào mô hình Revit. Điều này giúp tối ưu hóa thiết kế kết cấu, đảm bảo an toàn và tiết kiệm vật liệu. Việc phối hợp chặt chẽ với mô hình kiến trúc giúp phát hiện sớm các xung đột tiềm ẩn.
- Kỹ sư Cơ Điện (MEP Engineers): Revit MEP là công cụ không thể thiếu cho các kỹ sư cơ khí, điện và hệ thống ống nước. Họ có thể thiết kế, mô hình hóa và phân tích các hệ thống HVAC (Heating, Ventilation, and Air Conditioning), hệ thống điện (chiếu sáng, cấp nguồn), hệ thống ống nước (cấp thoát nước, phòng cháy chữa cháy) một cách chi tiết. Revit MEP giúp tính toán tải, kích thước ống, kiểm tra xung đột giữa các hệ thống và với kết cấu, kiến trúc, đảm bảo các hệ thống kỹ thuật vận hành hiệu quả và an toàn.
- Nhà thầu và Quản lý Xây dựng (Contractors and Construction Managers): Các nhà thầu sử dụng mô hình Revit để bóc tách khối lượng chính xác, lập kế hoạch thi công (4D BIM – tích hợp tiến độ), ước tính chi phí (5D BIM – tích hợp chi phí), và quản lý công trường. Mô hình 3D trực quan giúp họ hiểu rõ hơn về thiết kế, phát hiện các vấn đề tiềm ẩn trước khi thi công, giảm thiểu rủi ro và lãng phí.
Xem thêm: Autodesk Fusion là gì? Tính năng nổi bật của Autodesk Fusion
Các ưu điểm của phần mềm Revit:
Tăng khả năng đồng bộ và tính chính xác
Đây có lẽ là ưu điểm nổi bật và mang tính cách mạng nhất của Revit. Khái niệm cốt lõi “mô hình thông tin trung tâm” chính là nền tảng cho sự đồng bộ và chính xác này. Khi bạn điều chỉnh vị trí hay kích thước của cửa sổ đó trong bất kỳ khung nhìn nào (mặt bằng, mặt đứng, 3D), tất cả các khung nhìn khác, các bảng thống kê, thậm chí các phân tích liên quan đến cửa sổ đó (ví dụ: diện tích kính ảnh hưởng đến tải nhiệt) đều được tự động cập nhật ngay lập tức. Điều này được gọi là “liên kết hai chiều” (bidirectional associativity). Dữ liệu được nhập một lần và sử dụng thống nhất trên toàn bộ dự án.

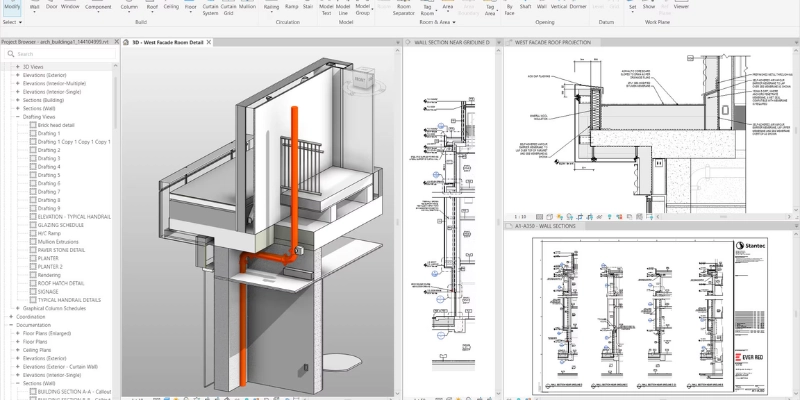

Quản lý bản vẽ chặt chẽ
Phần mềm Revit là một cỗ máy tạo và quản lý tài liệu dự án hiệu quả. Từ mô hình 3D thông minh, Revit cho phép người dùng dễ dàng tạo ra hàng loạt các bản vẽ 2D cần thiết cho hồ sơ thiết kế: mặt bằng, mặt đứng, mặt cắt, chi tiết kiến trúc, kết cấu, MEP. Điểm đặc biệt là các bản vẽ này không phải là những thực thể tĩnh, rời rạc mà chúng được “trích xuất” trực tiếp từ mô hình. Do đó, chúng luôn phản ánh chính xác tình trạng hiện tại của thiết kế.
Xem thêm: Infraworks là gì? Chức năng chính của Infraworks
Giảm thời gian hoàn thành dự án
Ngoài những tính năng mạnh mẽ, Revit còn giúp người dùng tối ưu hóa được thời gian triển khai và thiết kế. Revit có bộ công cụ giúp người dùng thiết kế, chỉnh sửa, thay đổi số liệu một cách dễ dàng từ đó rút ngắn thời gian thiết kế và thi công dự án
Chi phí phù hợp, đáp ứng nhu cầu sử dụng
So với các phần mềm khác có cùng chức năng thì Revit có mức giá cạnh tranh, phù hợp hợp mọi nhu cầu sử dụng. Bên cạnh đó, Autodesk còn triển khai các gói dịch vụ phù hợp với nhu cầu của cá nhân, doanh nghiệp lớn, vừa và nhỏ
Ứng dụng của phần mềm Revit

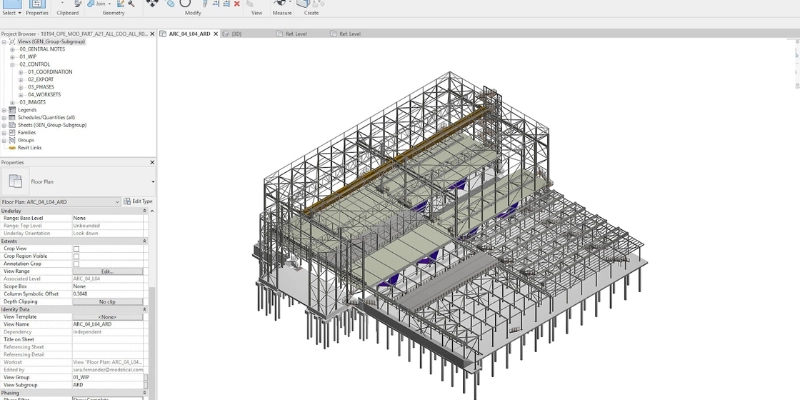

Revit Structure
Revit Structure là bộ công cụ chuyên dụng trong Revit, được thiết kế dành riêng cho các kỹ sư kết cấu và chuyên gia thiết kế kết cấu. Nó cho phép người dùng tạo ra các mô hình kết cấu 3D chi tiết và chính xác, từ các thành phần cơ bản như dầm, cột, sàn, móng, cho đến các hệ thống kết cấu phức tạp như khung thép, kết cấu bê tông cốt thép, và các liên kết kết cấu.
Một trong những ứng dụng quan trọng của Revit Structure là khả năng mô hình hóa cốt thép (rebar modeling). Kỹ sư có thể bố trí cốt thép 3D bên trong các cấu kiện bê tông, kiểm tra sự va chạm giữa các thanh thép, và tự động tạo ra các bảng thống kê cốt thép chi tiết. Điều này cực kỳ hữu ích cho việc chế tạo và lắp đặt cốt thép ngoài công trường, giảm thiểu sai sót và lãng phí.
Xem thêm: Autodesk ReCap là gì? Ứng dụng chính của Autodesk ReCap
Revit Structure còn hỗ trợ mạnh mẽ cho việc tạo mô hình phân tích kết cấu. Mô hình vật lý được tạo trong Revit có thể được chuyển đổi thành mô hình phân tích, sau đó xuất sang các phần mềm phân tích kết cấu chuyên dụng như Autodesk Robot Structural Analysis hoặc các phần mềm khác thông qua các định dạng tệp tiêu chuẩn. Sau khi phân tích, kết quả có thể được nhập trở lại vào Revit để điều chỉnh thiết kế, tạo ra một vòng lặp tối ưu hóa hiệu quả.

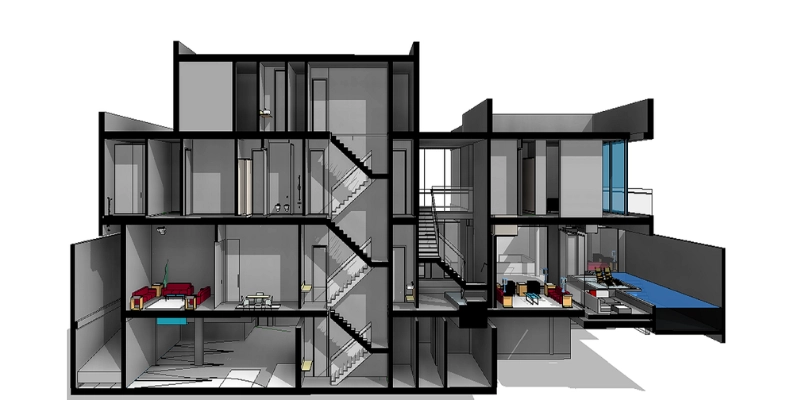

Revit Architecture
Revit Architecture là bộ công cụ mạnh mẽ được phát triển riêng dành cho các kiến trúc sư. Từ những nét phác thảo ban đầu, kiến trúc sư có thể sử dụng các công cụ massing trong Revit để tạo hình khối tổng thể, nghiên cứu tỷ lệ, hình dáng và tác động của công trình lên không gian xung quanh.
Khi đi vào thiết kế chi tiết, Revit Architecture cung cấp một thư viện phong phú các đối tượng kiến trúc thông minh như tường, cửa đi, cửa sổ, mái, cầu thang, lan can… Mỗi đối tượng này đều có các tham số tùy chỉnh, cho phép kiến trúc sư dễ dàng thay đổi kích thước, vật liệu, kiểu dáng.
Xem thêm: Autodesk Maya là gì? Tính năng và ứng dụng của Autodesk Maya
Một ứng dụng không thể thiếu của Revit Architecture là khả năng trực quan hóa thiết kế. Kiến trúc sư có thể tạo ra các phối cảnh 3D chất lượng cao, thực hiện các nghiên cứu về bóng đổ (sun studies), và thậm chí tạo ra các đoạn phim diễn họa (walkthroughs) để trình bày ý tưởng với khách hàng một cách thuyết phục. Việc tích hợp với các công cụ render như Enscape, V-Ray, hoặc Twinmotion càng làm tăng thêm sức mạnh trực quan hóa của Revit.
Ngoài ra, Revit Architecture còn hỗ trợ mạnh mẽ cho việc phân tích hiệu suất công trình. Các công cụ tích hợp cho phép kiến trúc sư thực hiện các phân tích sơ bộ về năng lượng, chiếu sáng tự nhiên, giúp đưa ra các quyết định thiết kế hướng tới sự bền vững và tiết kiệm năng lượng ngay từ giai đoạn đầu. Việc tạo hồ sơ thiết kế, từ bản vẽ kỹ thuật chi tiết đến các bảng thống kê diện tích, vật liệu, đều được thực hiện một cách hiệu quả và chính xác, đảm bảo chất lượng hồ sơ và tuân thủ các tiêu chuẩn ngành.

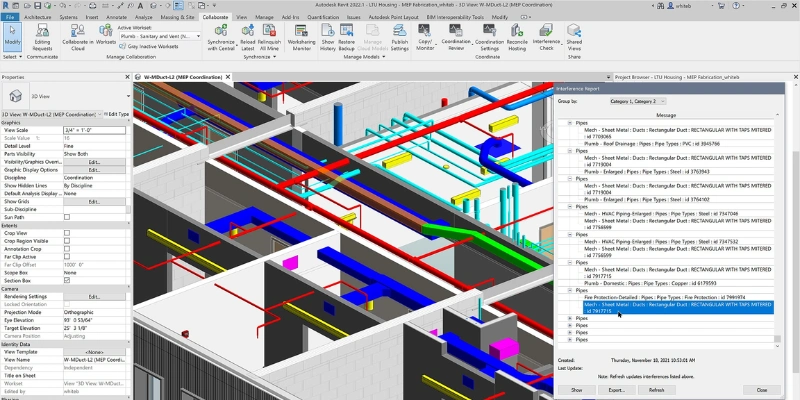

Revit MEP
Revit MEP (Mechanical, Electrical, and Plumbing) là giải pháp toàn diện dành cho các kỹ sư thiết kế hệ thống kỹ thuật trong công trình. Nó cho phép mô hình hóa chi tiết các hệ thống cơ khí (HVAC), điện (Electrical), và đường ống (Plumbing and Piping), đảm bảo sự phối hợp và vận hành hiệu quả.
Với hệ thống cơ khí, kỹ sư có thể thiết kế mạng lưới ống gió, bố trí các thiết bị như AHU, FCU, máy làm lạnh, tính toán lưu lượng không khí, tổn thất áp suất.
Đối với hệ thống điện, Revit MEP cho phép thiết kế mạng lưới cáp điện, bố trí máng cáp, tủ điện, ổ cắm, công tắc, thiết bị chiếu sáng. Kỹ sư có thể tính toán phụ tải điện, kích thước dây dẫn, và kiểm tra các yêu cầu an toàn điện. Việc mô hình hóa hệ thống chiếu sáng giúp thực hiện các phân tích chiếu sáng, đảm bảo đủ độ rọi và tính thẩm mỹ cho không gian.
Xem thêm: 3Ds Max là gì? Ứng dụng và ưu điểm của 3Ds Max
Trong lĩnh vực đường ống, Revit MEP hỗ trợ thiết kế hệ thống cấp thoát nước, hệ thống phòng cháy chữa cháy, hệ thống khí y tế… Kỹ sư có thể lựa chọn các loại ống, phụ kiện, thiết bị phù hợp, tính toán độ dốc, áp lực, và đảm bảo không có xung đột với các hệ thống khác hay kết cấu công trình.
Một trong những ứng dụng mạnh mẽ nhất của Revit MEP là khả năng phát hiện xung đột tự động. Ví dụ, một đường ống nước có thể giao cắt với một ống gió hoặc một dầm kết cấu. Revit sẽ tự động cảnh báo những va chạm này, cho phép kỹ sư giải quyết chúng ngay trên mô hình ảo, tránh những chi phí và sự chậm trễ tốn kém khi thi công thực tế..
Qua bài viết chi tiết này, hy vọng bạn đã có một cái nhìn sâu sắc và toàn diện về phần mềm Revit là gì, từ những khái niệm cơ bản, đối tượng sử dụng, ưu điểm vượt trội, , cho đến các ứng dụng đa dạng trong kiến trúc, kết cấu, MEP. Revit không chỉ đơn thuần là một phần mềm vẽ kỹ thuật, mà là một nền tảng Mô hình Thông tin Công trình (BIM) toàn diện, một triết lý làm việc hiện đại, giúp chuyển đổi số mạnh mẽ ngành Kiến trúc – Kỹ thuật – Xây dựng
